FC3557CM1

I.C.T　Web接続・設定ガイド> はじめに> FC3557CM1

モデムの動作確認

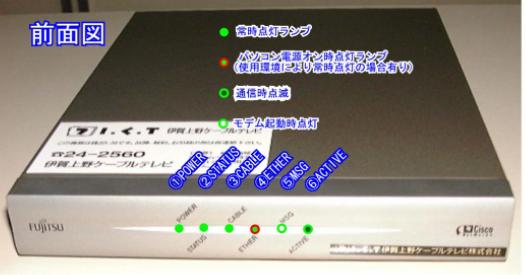

ａ）　前面図（点灯ランプの確認）

①POWER	電源が入っているとき点灯します。	④ETHER	ETHERコネクタにパソコンなど(ISO8022-3(IEEE802.3)に準拠した10BASE-Tインターフェースを持つ機器)が接続されているとき点灯します。
②STATUS	本装置が通信できる状態になるまでの間点滅します。通信できる状態になるとランプが点灯します。	⑤MSG	本装置に電源を投入したとき、点灯します。通信できる状態になると、ランプが消灯します。
③CABLE	本装置が通信できる状態になるまでの間点滅します。通信できる状態になるとランプが点灯します。電源を投入したとき、通常数分で点灯しますが、場合によっては10～20分かかることがあります。	⑥ACTIVE	データ通信中に点滅します。

＊上記のようにモデムのランプが点灯しない場合、弊社までご連絡ください。

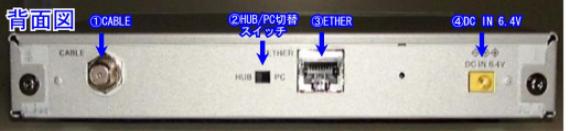

b）　背面図（接続確認）

①CABLEコネクタ	弊社からのケーブルを接続します。ここへのケーブルの接続は、弊社スタッフ及び工事業者が担当致します。	③ETHERコネクタ	パソコンやハブなどのLAN通信を行う端末を接続します。使用ケーブル：10BASE-T用UTP5ストレートケーブル
②HUB/PC 切替スイッチ	ETHERコネクタにパソコンやルータを接続する場合はPC側に、ハブを接続する場合はHUB側に切り換えます。	④電源コネクタ（DC IN 6.4V)	ACアダプタ（添付品）を接続します。

＊ツイストペアケーブルを屋外に張り出すことはできません。

ケーブルモデムの初期化

今まで使用されていたLANアダプタと異なるLANアダプタ（商品名が同じでも該当します）をケーブルモデムに接続した場合やコンピューターの接続台数を変更されました場合、インターネットに接続できなくなります。
このような場合、以下の手順でケーブルモデムとコンピューターを起動してください。

１．使用されるパソコンの電源とケーブルモデムの電源を一度切る。

２．先にケーブルモデムの電源を投入する。

３．ケーブルモデム前面の「POWER」、「STATUS」、「CABLE」、の全てのランプの点灯を待つ。

４．３のランプ（「POWER」、「STATUS」、「CABLE」の全ランプ）点灯後コンピューターの電源を投入してください。

ケーブルモデムとハブを接続する場合

接続機器	HUB/PC切替スイッチ（モデム背面）
PCとの接続
HUBとの接続
