FC3557CM21

I.C.T　Web接続・設定ガイド> はじめに> FC3557CM21

モデムの動作確認

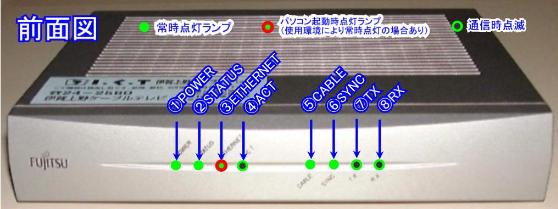

ａ）　前面図（点灯ランプの確認）

①POWER	電源が入っているとき点灯します。	⑤CABLE	本装置が通信できる状態になるまでの間点滅します。通信できる状態になるとランプが点灯します。電源を投入したとき、通常数分で点灯します。
②STATUS	本装置が通信できる状態になるまでの間点滅します。通信できる状態になるとランプが点灯します。電源を投入したとき、通常数分で点灯します。	⑥SYNC	本装置が通信できる状態になるまでの間点滅します。通信できる状態になるとランプが点灯します。
③ETHER	ETHERコネクタ（モデム背面）にパソコンなどが接続されているとき点灯します。	⑦TX	CABLEコネクタからデータを送信中に点滅します。
④ACT	データ通信中に点滅します。	⑧RX	CABLEコネクタからデータを受信中に点滅します。

＊上記のようにモデムのランプが点灯しない場合、弊社までご連絡ください。

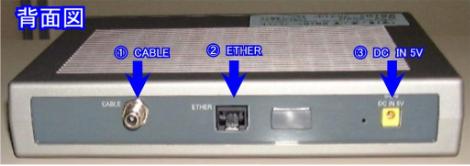

ｂ）　背面図（接続確認）

①CABLEコネクタ	弊社からのケーブルを接続します。ここへのケーブル接続は、弊社スタッフ及び工事業者が担当いたします。
②ETHERコネクタ	パソコンやハブなどのLAN通信を行う端末を接続するためのケーブルコネクタです。確実（「かちっ」と音がするまで）に接続してください。使用ケーブル：10BASE-T用UTP5ストレートケーブル^*
③電源コネクタ(DC IN 5V)	ACアダプタ（添付品）を接続します。

＊ツイストペアケーブルを屋外に張り出すことはできません。

ケーブルモデムの初期化

今まで使用されていたLANアダプタと異なるLANアダプタ（商品名が同じでも該当します）をケーブルモデムに接続した場合やコンピューターの接続台数を変更されました場合、インターネットに接続できなくなります。
このような場合、以下の手順でケーブルモデムとコンピューターを起動してください。

１．使用されるパソコンの電源とケーブルモデムの電源を一度切る。

２．先にケーブルモデムの電源を投入する。

３．ケーブルモデム前面の「POWER」、「STATUS」、「CABLE」、「SYNC」の全てのランプの点灯を待つ。

４．３のランプ（「POWER」、「STATUS」、「CABLE」、「SYNC」の全ランプ）点灯後コンピューターの電源を投入してください。

ケーブルモデムとハブ（HUB：複数台のパソコンを接続するための装置）との接続

　　　　ハブのカスケード用ポートへ
